Задача 76

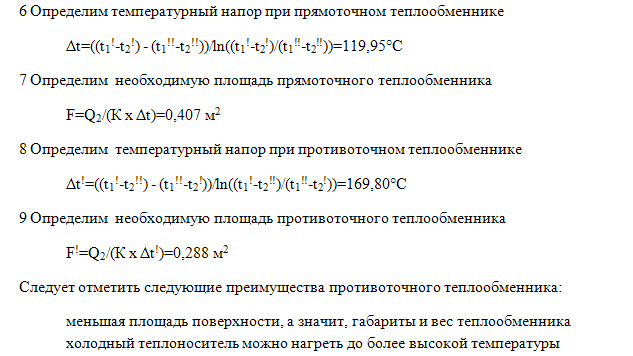

Условие задачи: В рекуперативном теплообменном аппарате осуществляется нагрев воды дымовыми газами. Определить поверхность теплообмена аппарата при прямоточном и противоточном движении теплоносителей, если известна:
Температура дымовых газов на входе в теплообменник t1!=460°С Температура дымовых газов на выходе из теплообменника t1!! =170°С
Температура воды на входе в теплообменник t2!=90°С
Температура воды на выходе из теплообменника t2!! =150°С
Расход воды М2=7кг/с
Коэффициент теплопроводности стенок труб λ=40 Вт/(м К)
Коэффициент теплоотдачи от газов к трубам α1=37 Вт(м2 К)
Коэффициент теплоотдачи от труб к воде α2=4000 Вт(м2 К)
Толщина стенок труб δ=3мм

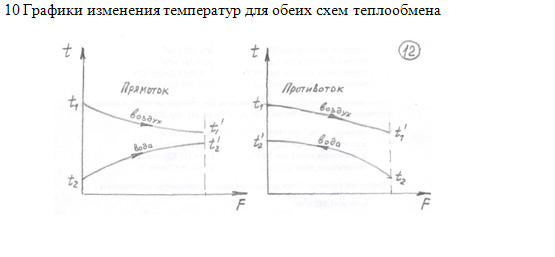

Изобразить схематично изменение температур теплоносителей вдоль поверхности теплообмена в обоих случаях.
Считать физические свойства дымовых газов тождественными аналогичным свойствам сухого воздуха. Допускается расчет коэффициента теплопередачи производить по формуле для плоской стенки

.

Задача 76

Задача 76

Задача 76
