Условие задания: Рассчитать цикл с изохорным подводом теплоты, адиабатным сжатием и расширением, изохорным отводом теплоты. Рабочее тело – воздух. Теплоемкость рабочего тела считать величиной постоянной в течение всего цикла. Известно: абсолютное давление в точке 1 р1=3 ат абсолютное давление в точке 2 р2=18 ат температура в точке 1 t1=20ºС температура в точке 3 t3=330ºС

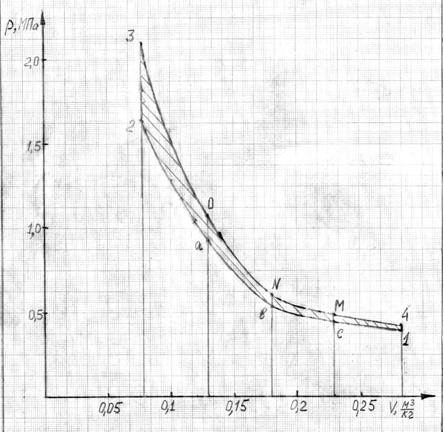

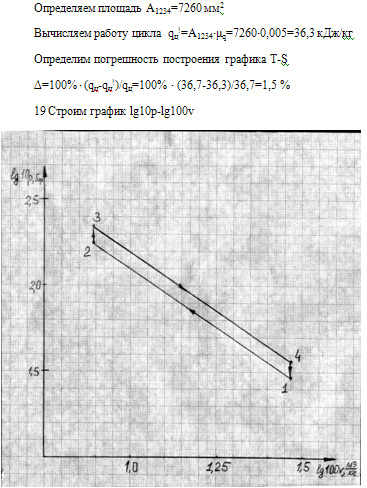

Изобразить цикл в р-v и Т-S координатах.

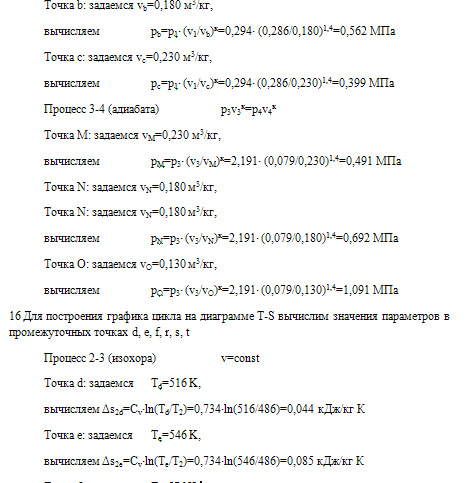

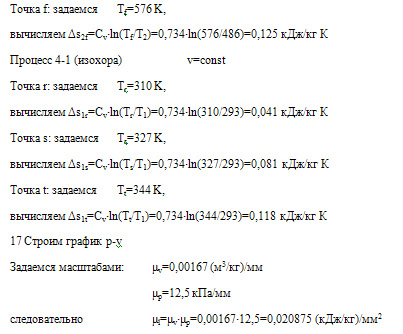

Решение …
