Задача 101

Условие задачи: Для технологических целей необходимо иметь G кг воздуха в секунду при давлении р1. Рассчитать идеальный многоступенчатый поршневой компрессор. Определить количество ступеней компрессора и степень повышения давления в каждой ступени, количество теплоты отведенной от воздуха в цилиндрах компрессора и в промежуточном холодильнике, конечную температуру и объемную производительность. Изобразить цикл на рабочей диаграмме. Давление воздуха на входе в первую ступень компрессора р1=0,1 МПа и температура t1=27°C. Допустимое повышение температуры воздуха в каждой ступени Δt=200°C; показатель политропы сжатия n=1,23; конечное давление воздуха рк=22 МПа; массовый расход воздуха G=0,2кг/с. При решении задачи трение и вредное пространство не учитывать; степени повышения давления в каждой ступени компрессора считать одинаковыми и привести в соответствие с допустимым повышением температуры.

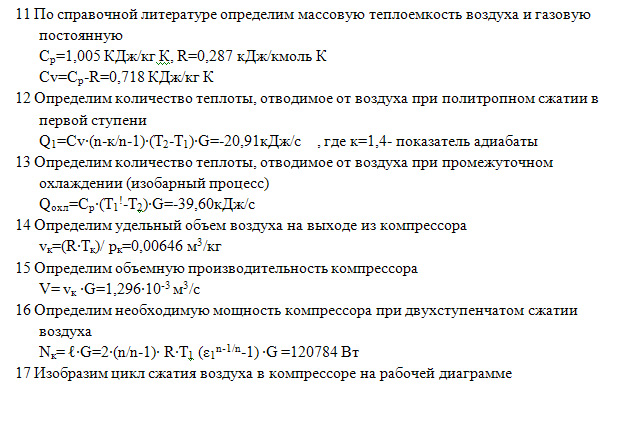

Решение …

Задача 101

Задача 101

Задача 101
