Задача 160

Условие задачи: Определить термический кпд регенеративного цикла Ренкина с перегретым паром. Параметры газа перед турбиной: давление р1=90 бар и температура t1=650 °C, после ступени турбины ВД – р_рег=5 бар. Давление пара в конденсаторе р2=0,04 бар. Производительность турбины Gт=12 кг/с. Найти параметры состояния пара, температуры, энтальпии, энтропии в характерных точках цикла. Рассчитать значение подведенной и отведенной теплоты и работы цикла. Значения параметров пара в характерных точках цикла свести в таблицу. Построить цикл в p-v, T-s и H-s диаграммах.
Указания. При решении задачи использовать h-S диаграмму водяного пара и таблицы « Сухой насыщенный пар и вода на кривой насыщения». Расширение пара в турбине считать адиабатным.

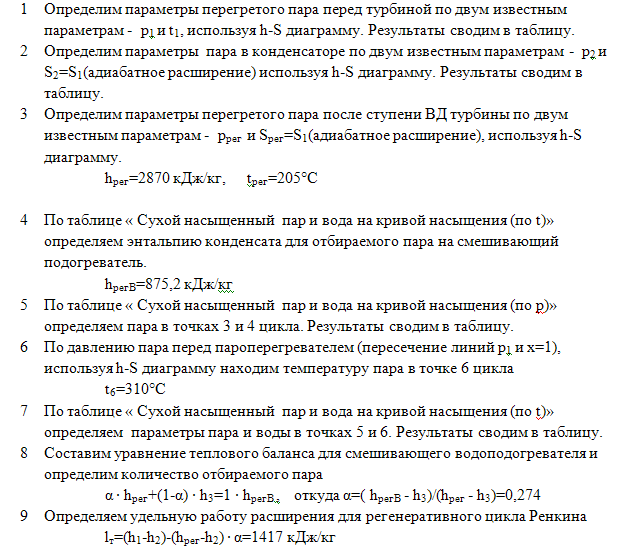

Задача 160

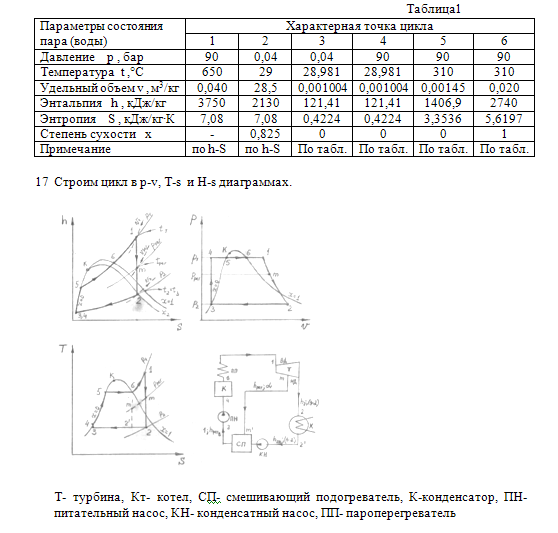

Задача 160

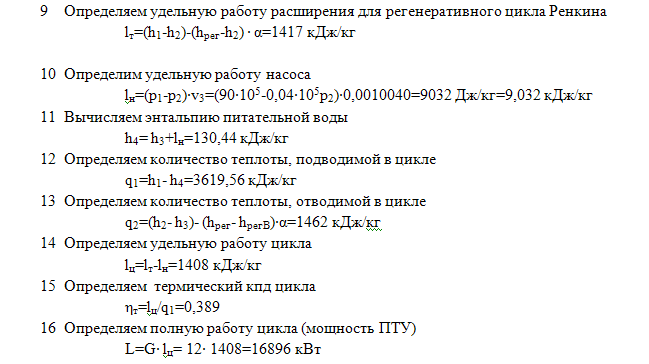

Задача 160
