Задача 97

Условие: Сравнить термический КПД трёх паросиловых установок, работающих по циклу Ренкина при начальном р1=3,5 МПа и конечном р2=5,0 кПа давлениях.
Первая установка работает на перегретом паре с температурой t1=450 °C, вторая — на сухом насыщенном паре, третья — на влажном паре со степенью сухости х=0,85.

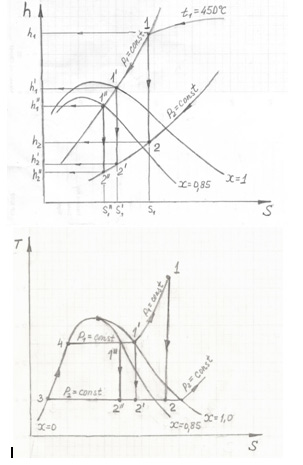

Изобразить циклы трёх установок в T-s диаграммах, показать процесс адиабатного расширения в турбине в h-s диаграмме. Для каждого случая определить:
количество тепла, полученное рабочим телом от дымовых газов; количество тепла, отданное отработанным паром в конденсаторе охлаждающей воде; энтальпию конденсата, поступающего в котёл; термический КПД. Сделать выводы на основании результатов решения задачи.

Решение …

Задача 97

Задача 97

Задача 97

Задача 97

Задача 97
