Задача 77

Условие: Плоская стенка с одной стороны омывается горячими газами, а с другой охлаждается водой. Определить термическое сопротивление плоской стальной стенки, количество теплоты передаваемое через 1 м2 стенки, если известна: толщина стенки δ2=1 мм температура горячего теплоносителя tж1=850°С температура холодного теплоносителя tж2=150°С коэффициент теплопроводности стали λ2=50 Вт/(м К) коэффициент теплоотдачи от горячего теплоносителя α1=90 Вт/(м2 К) коэффициент теплоотдачи от стенки α2=1000 Вт/(м2 К)
Определить также термическое сопротивление плоской медной стенки, количество теплоты передаваемое через 1 м2 стенки, температуры на поверхностях стенки со стороны горячего и холодного теплоносителя для случая когда поверхность стальной стенки покрыта со стороны горячего теплоносителя слоем сажи, а со стороны холодного – слоем накипи и масла, если известны: коэффициент теплопроводности меди λ2!=350 Вт/(м К) толщина слоя сажи δ1=2 мм толщина слоя накипи δ3=10 мм толщина слоя масла δ4=2 мм коэффициент теплопроводности сажи λ1=0,2 Вт/(м К) коэффициент теплопроводности накипи λ3=2 Вт/(м К) коэффициент теплопроводности масла λ4=0,1 Вт/(м К)

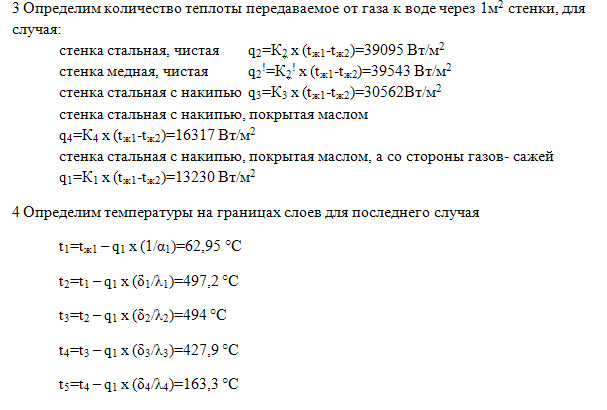

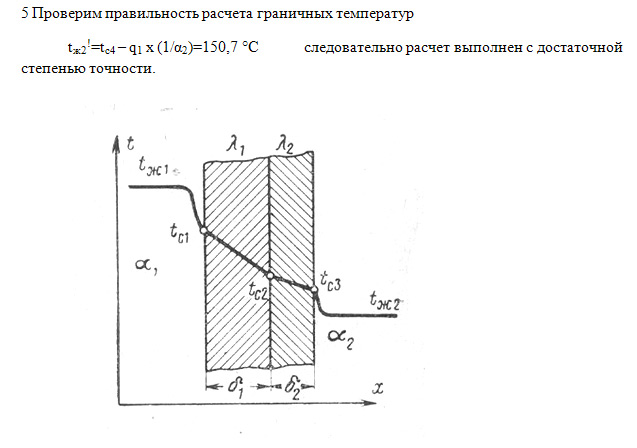

Решение…

Задача 77

Задача 77

Задача 77

Не подходит эта задача? Посмотрите другие:

  • задача 194 Условие: Пенопластовая камера для льда имеет форму полого цилиндра с внутренним […]
  • Задача 130 Условие: Определить потери теплоты с каждого погонного метра трубопровода и температуры […]
  • Задача 118 Условие: В камере для хранения скоропортящегося сырья хлебозавода, установлены плоские […]
  • Задача 98 Условие: Стенка стальной трубки толщиной δ1=2 мм с коэффициентом теплопроводности […]
  • Задача 138 Условие: Стенка топочной камеры парового котла выполнена из пеношамота […]
  • Задача78 Условие: Стальная стенка котла, толщиной δ1=20 мм покрыта слоем накипи толщиной […]


  • Kissman

    Здравствуйте!
    Можно у Вас зарегистрироваться?

  • nosferatusszz

    вопрос, не подскажите как будет выглядеть формула для определения кол-ва теплоты передаваемого от газа к воде не для 1 м^2 а для другой площади?
    и где вносить изменения в формулы если толщина стенки другая?

    Ответ:Нужно умножить удельный тепловой поток q на площадь теплообмена F получите Q в кВт. Толщины стенок обозначены символом дельта, просто подставляйте в расчетные формулы нужные значения
